PVCセパレーター配線ダクトは、最新の産業用ケーブル管理システムに不可欠なコンポーネントです。これらのダクトは内部に仕切りを備えて設計されており、電気制御パネル内のさまざまなカテゴリのワイヤを安全かつ組織的かつ効率的に配線できます。この包括的なガイドでは、PVC セパレーター配線ダクトの構造、材料の利点、適用シナリオ、設置方法、規格への準拠、および選択基準について説明します。あなたが電気技術者、パネル製造業者、調達専門家であっても、この記事は、どのように高品質の製品が製造されているかを理解するのに役立ちます。CNDES配線プロジェクトの安全性、信頼性、効率を向上させることができます。

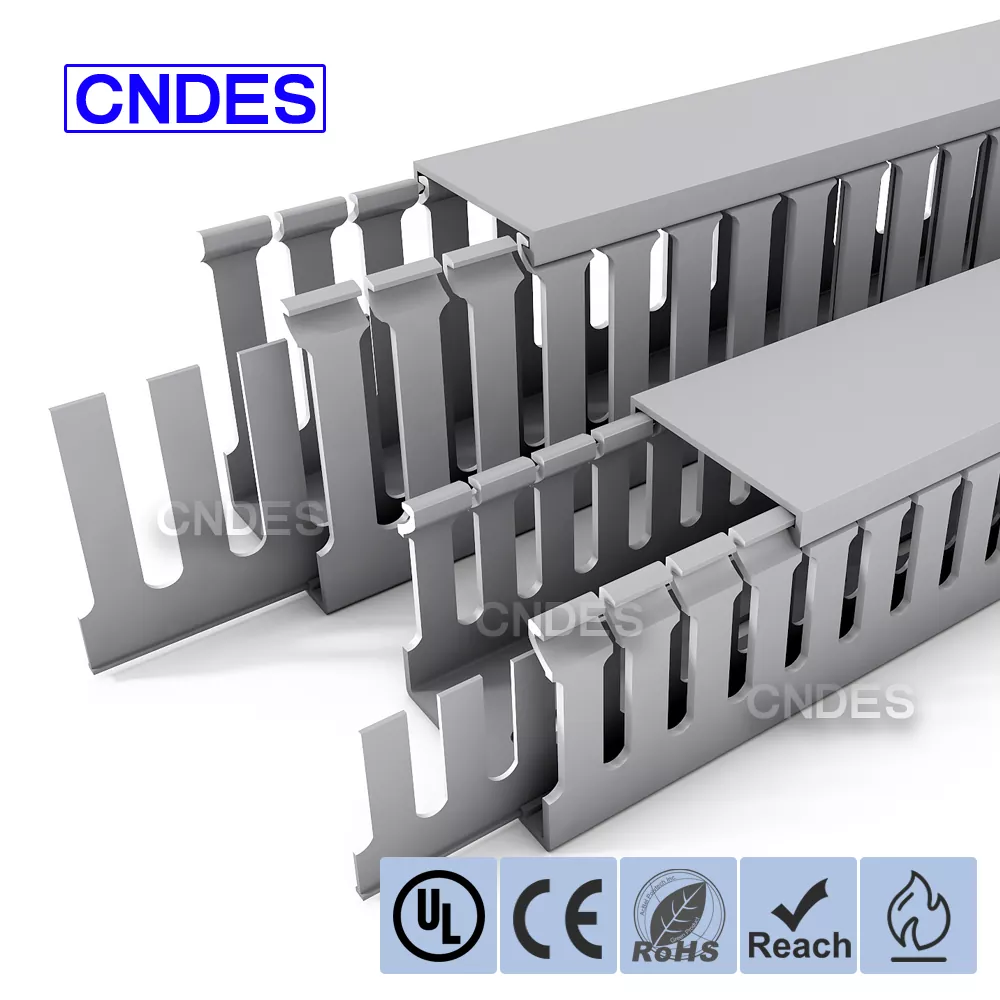

PVC セパレーター配線ダクトは、制御パネルおよび配電キャビネット内の電線の配線と保護を目的に設計された特殊なケーブル中継システムです。従来のスロット付きダクトとは異なり、セパレータ ダクトには、ダクトを複数のチャネルに分割する内部パーティションが含まれています。これにより、異なる電圧レベルまたは信号タイプを同じダクト本体内で別々に配線することができます。
これらのダクトは通常、高品質の難燃性 PVC 素材で製造されており、さまざまな配線要件を満たすために複数のサイズが用意されています。 CNDES PVC セパレーター配線ダクトなどの大手メーカーは、最新の産業オートメーション システムをサポートする精密設計の設計を提供しています。
最新の産業用制御パネルには、電源ケーブル、制御線、通信線、センサー配線が混在していることがよくあります。適切に分離しないと、電磁障害 (EMI)、信号の歪み、安全上の問題が発生する可能性があります。
複雑なオートメーション システムでは、ケーブルを適切に分離することは単に便利であるだけでなく、動作の信頼性の要件でもあります。
高品質の PVC セパレーター配線ダクトは、パフォーマンス、耐久性、設置効率を実現するように設計されています。
CNDES は、パネル アセンブリのパフォーマンスを最適化するために、一貫した壁厚、滑らかなスロット エッジ、寸法精度を保証します。
PVC (ポリ塩化ビニル) は、コスト、耐久性、安全性能の独自のバランスにより、ケーブル管理システムで広く使用されています。
金属製のケーブル トレイと比較して、PVC ダクトは腐食の懸念を排除し、キャビネット内の設置重量を軽減します。
PVC セパレーター配線ダクトは、一般的に次の用途に使用されます。
高密度配線環境では、セパレータダクトによりケーブル配線の明瞭さが大幅に向上し、トラブルシューティング時間が短縮されます。
| 特徴 | 標準スロットダクト | PVCセパレーター配線ダクト |
|---|---|---|
| 内部ディバイダー | いいえ | はい |
| 信号絶縁 | 限定 | 素晴らしい |
| EMIの低減 | 基本 | 強化された |
| パネル構成 | 適度 | 高い |
| アプリケーションの複雑さ | 低から中 | 中～高 |
PVC セパレーター配線ダクトを選択するときは、次の点を考慮してください。
などの評判の良いメーカーを選択することをお勧めしますCNDES品質の一貫性、認証への準拠、技術サポートを確保します。
高品質の PVC セパレーター配線ダクトは通常、次の条件に準拠しています。
コンプライアンスにより、安全性、信頼性、世界市場での受け入れが保証されます。
セパレーターダクトには内部パーティションが含まれており、さまざまなタイプのケーブルを独立して配線できるため、安全性が向上し、干渉が軽減されます。
はい、ほとんどの高品質ダクトは、UL94 V-0 定格の自己消火性 PVC 材料を使用して製造されています。
CNDES を含む多くのメーカーは、サイズ、色、スロット設計のカスタマイズを提供しています。
多くの高密度システムまたは混合電圧システムでは、安全性と性能準拠のために分離することが強く推奨されます。
ケーブルの総断面積を計算し、エアフローと将来の拡張に備えて 30 ～ 40% の予備容量を追加します。
PVC セパレーター配線ダクトは、現代の産業用電気システムにおいて重要な役割を果たしています。効率的なケーブル分離を可能にし、EMI リスクを軽減し、パネル組織を強化することで、システムの安全性と長期的な信頼性が大幅に向上します。オートメーション パネル、再生可能エネルギー システム、通信機器のいずれに使用される場合でも、高品質のセパレータ ダクトを選択することで、コンプライアンスとパフォーマンスが保証されます。
信頼性が高く、認定され、カスタマイズ可能な PVC セパレーター配線ダクト ソリューションをお探しの場合、CNDES は専門的な製造専門知識と世界的な供給能力を提供します。今すぐケーブル管理システムをアップグレードしてください—お問い合わせ当社の製品が次のプロジェクトをどのようにサポートできるかについて詳しくご覧ください。
