ケーブル構成は、現代の電気システムの重要なコンポーネントです。産業用制御キャビネット、オフィスネットワーク、または住宅配線のいずれにおいても、ケーブル配線が不適切であると、安全上の問題、メンテナンスの困難、システムの非効率が発生する可能性があります。ケーブルを管理するための最も実用的なソリューションの 1 つは、PVCワイヤーチャンネル、配線ダクトまたはケーブル ダクトとも呼ばれます。
この包括的なガイドでは、PVC ワイヤ チャネルとは何か、その仕組み、その利点、設置方法、プロジェクトに適切なソリューションを選択する方法について説明します。この記事では、PVC 配線ダクトがオートメーション、電気通信、電気工学などの業界で標準的なケーブル管理ソリューションになっている理由についても説明しています。
読者は、材料の特性、設置のベスト プラクティス、一般的な用途、業界の専門家からのヒントについても学ぶことができます。さらに、PVC ケーブル管理システムを完全に理解するのに役立つ、役立つ比較表、専門家の洞察、よくある質問も含まれています。

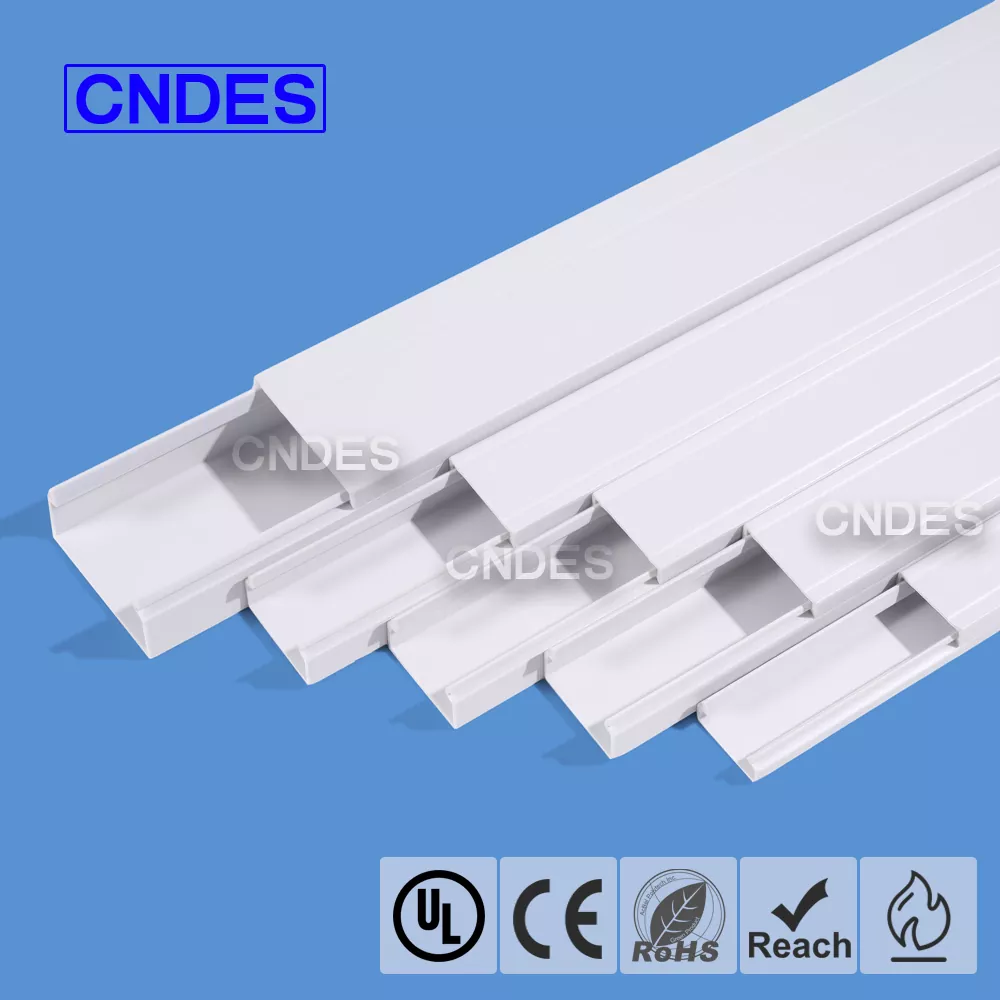

A PVCワイヤーチャンネルは、電線を整理、保護、配線するために設計された耐久性のあるポリ塩化ビニル (PVC) で作られたケーブル管理システムです。通常、取り外し可能なカバーを備えたスロット付きまたはソリッド設計が特徴で、技術者がケーブルを簡単に配置および管理できるようにします。
これらのチャネルは通常、電気制御パネル、機械の筐体、建物のインフラストラクチャの内部に設置されます。その目的は、ワイヤをほこり、機械的損傷、電磁干渉から保護しながら、ワイヤをきちんと配置した状態に保つことです。
たとえば、PVC ワイヤ チャネル サプライヤーなどのメーカーは、CNDESは、世界的な電気規格に適合し、オートメーションおよび配電システムで広く使用されている工業グレードの配線ダクトを製造しています。
PVC は、強度、絶縁性、コスト効率のバランスが優れているため、電気ケーブル管理で最も広く使用されている材料の 1 つです。
これらの特性により、PVC は安全性と信頼性が重要な産業環境に最適になります。
PVC 配線ダクトを使用すると、電気設備に多くの利点がもたらされます。最も重要な利点の一部を以下に示します。
適切に整理された配線システムにより、修理やアップグレード時のダウンタイムが大幅に短縮されます。技術者は、システム全体を中断することなく、個々のケーブルを迅速に識別してアクセスできます。
PVC ワイヤ チャネルは、さまざまな配線ニーズに合わせていくつかの設計で利用できます。
| タイプ | 説明 | 一般的な使用方法 |
|---|---|---|
| スロット付き PVC ワイヤー チャネル | 柔軟なケーブル配線のためのサイドスロットを備えています | 制御盤と自動化機器 |
| ソリッドPVCチャンネル | スロットがなく、最大限のケーブル保護を提供します | 屋外または頑丈な設置 |
| 細溝配線ダクト | 細いワイヤーや狭いスペース向けに設計 | データセンターと通信キャビネット |
| ワイドスロット配線ダクト | より大きなケーブル束に対応 | 産業機械用配線 |
適切なサイズを選択すると、ケーブルを効率的に編成し、過密を防ぐことができます。
| サイズ（幅×高さ） | 一般的なアプリケーション |
|---|---|
| 20×20mm | 小型制御回路 |
| 40×40mm | 自動化パネル |
| 60×60mm | 産業用電気キャビネット |
| 80×80mm | 大きなケーブルの束 |
| 100×100mm | 大容量配線システム |
プロの設置業者は、ダクトを設置する前にケーブルの配線を計画して、最適な空気の流れとアクセスしやすさを確保することがよくあります。
PVC 配線ダクトは、さまざまな業界で広く使用されています。
高度な製造環境では、機械の安全性と運用効率のために、組織化されたケーブル システムが不可欠です。
| 特徴 | PVC ワイヤー チャネル | ケーブルトレイ | ケーブルコンジット |
|---|---|---|---|
| インストール | 簡単 | 適度 | 難しい |
| メンテナンスアクセス | 素晴らしい | 良い | 限定 |
| 料金 | 低い | 中くらい | 高い |
| 柔軟性 | 高い | 中くらい | 低い |
配線ダクトを選択するときは、次の要素を考慮してください。
などの信頼できるメーカーCNDESは、産業用の信頼性と長期的なパフォーマンスを目指して設計された、耐久性に優れた PVC ワイヤ チャネル ソリューションを幅広く提供しています。
適切なメンテナンスにより、ケーブルと電気システムの寿命が延びます。
電気ケーブルを整理して保護し、安全性を向上させ、メンテナンスを簡素化します。
ほとんどの工業グレードの配線ダクトは、安全基準を満たす難燃性 PVC 材料で製造されています。
はい、ただし屋外環境には耐紫外線バージョンをお勧めします。
弓のこや特殊なプラスチック切断ツールを使用して簡単に切断できます。
はい、損傷がなければ、取り外して再利用できることがよくあります。
PVC ワイヤ チャネルは、現在入手可能な最も効率的で手頃な価格のケーブル管理ソリューションの 1 つです。耐久性、柔軟性、設置の容易さにより、さまざまな業界の電気システムに不可欠なコンポーネントとなっています。
産業用制御キャビネットから最新のデータセンターに至るまで、PVC 配線ダクトは、安全で組織的かつ効率的なケーブル システムの維持に役立ちます。高品質の製品を選択すると、長期的なパフォーマンスと電気規格への準拠が保証されます。
信頼性の高い PVC 配線ダクト ソリューションをお探しなら、経験豊富なメーカーCNDESは、世界的な電気設備のニーズを満たすように設計された高品質の製品を提供します。製品情報、カスタマイズ オプション、技術サポートについては、お気軽にお問い合わせください。お問い合わせ私たちのチームがあなたのプロジェクトを喜んでサポートさせていただきます。
