50×50 マイナス塩ビフィンガータイプ配線ダクト

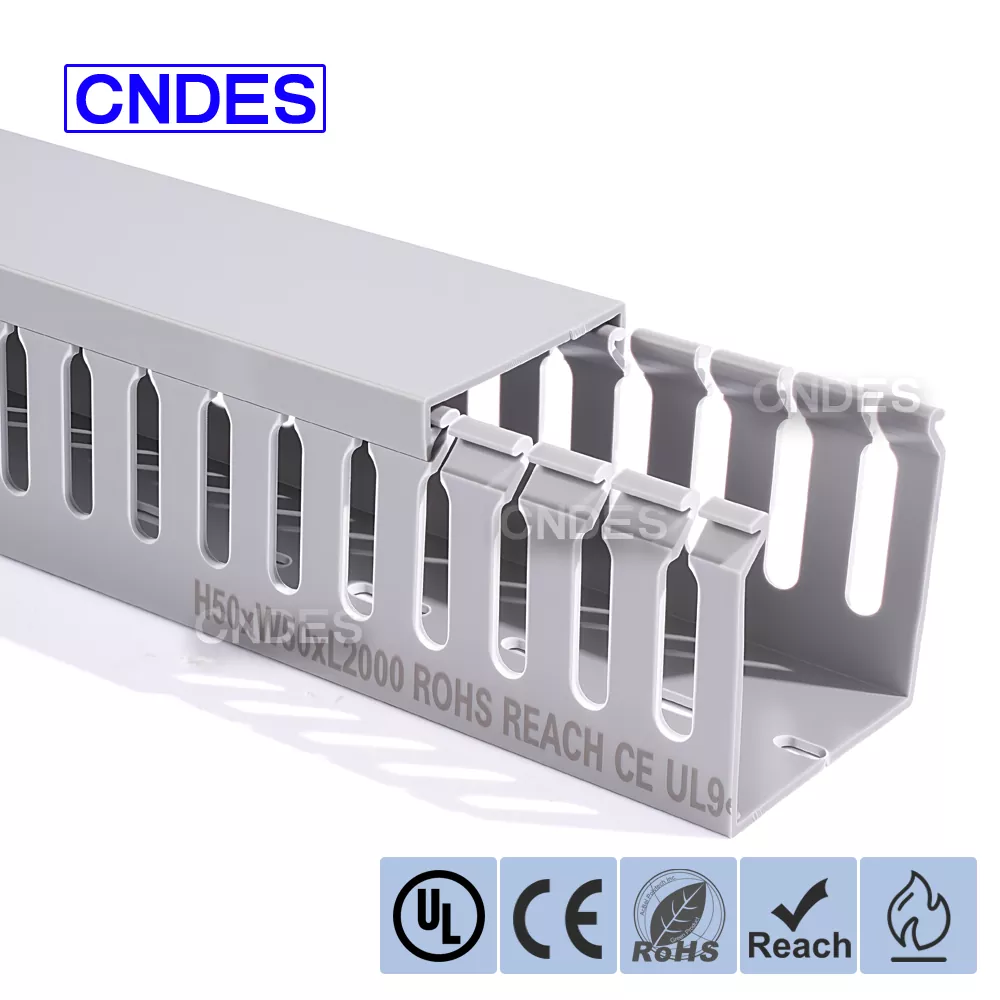

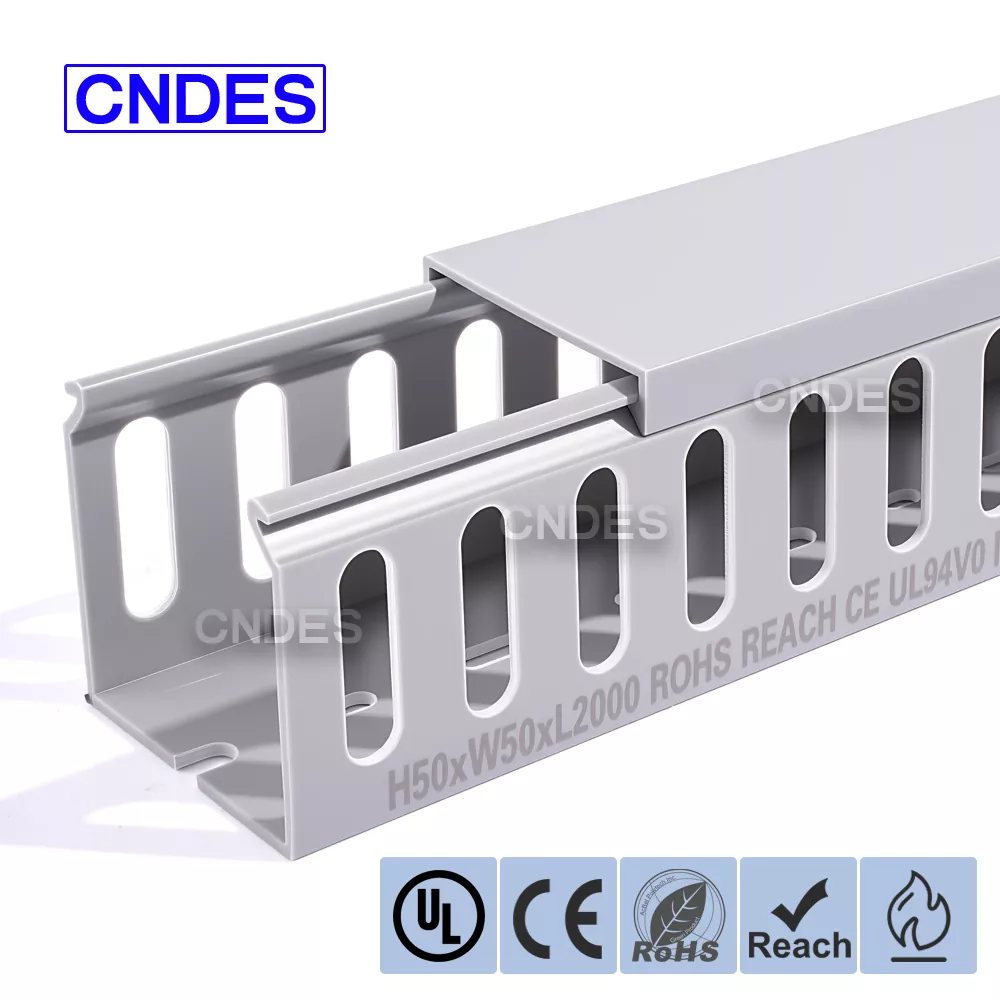

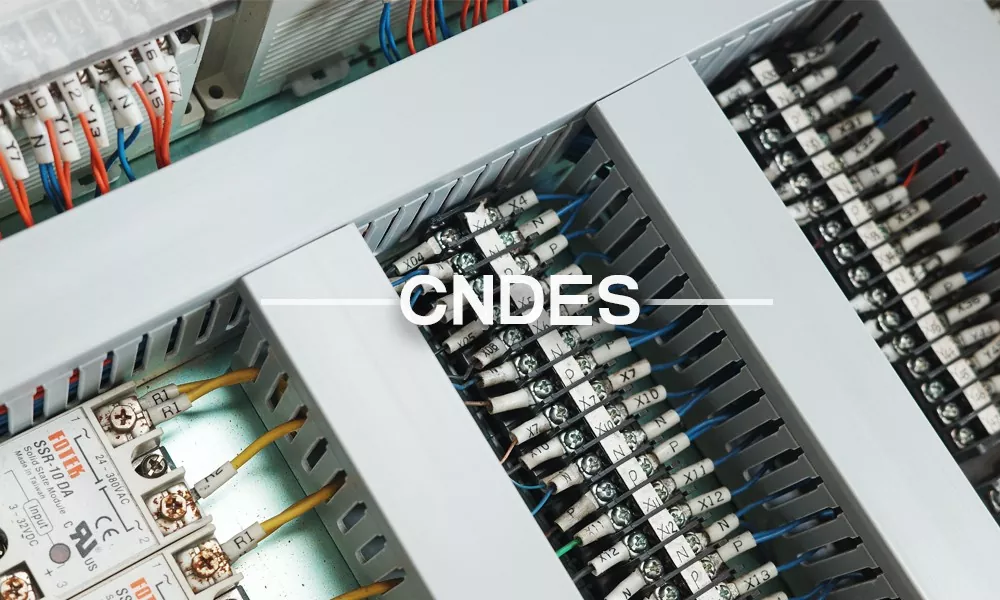

カスタマイズされた 50×50 スロット付き PVC フィンガー タイプ配線ダクトは、電気パネル、オートメーション キャビネット、産業用制御システムで効率的にケーブルを整理できるように設計されています。バランスのとれた正方形のプロファイルとフィンガータイプのオープンスロットを備えたこの配線ダクトは、ケーブルの素早い分岐、きれいな配線、および容易なメンテナンスを可能にします。

中国のPVC配線ダクトの専門メーカーおよびサプライヤーであるCNDESによって製造されたこのモデルは、柔軟性、安全性、および長期耐久性が必要な用途に広く使用されています。

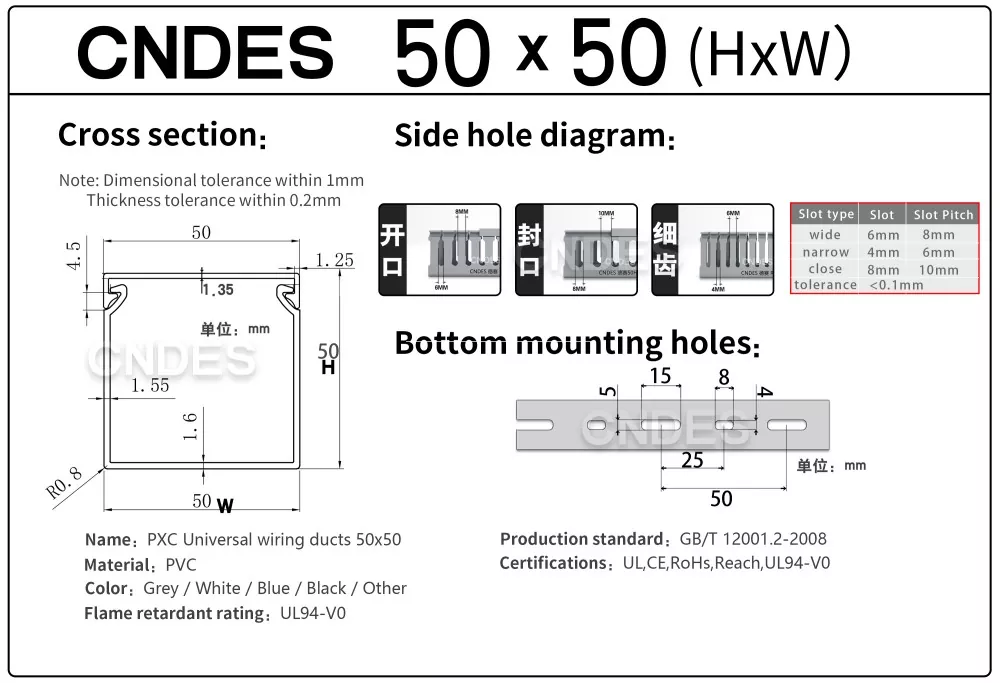

50*50-仕様書

使用説明書

1.インストール前の準備

設置前に、ケーブル本数、ケーブル径、空きスペースや使用温度などの設置環境に応じて、適切なコンジットサイズとスロット幅を選択してください。

たとえば、狭いフィンガータイプのスロット設計は高密度コンポーネント領域に適しており、幅の広いスロットを使用すると、より大きなケーブル束の配線が容易になります。

高品質 50×50 スロット付き PVC フィンガータイプ配線ダクトを設置する場合は、事前にケーブル配線経路を計画し、壁または電気キャビネット内に取り付け位置をマークしてください。鋭利なエッジ、過度の振動、または高温のある場所を避けてください。

巻尺とマーカーを使用して、正確な位置決めとスムーズな配線を確保します。

ドライバー、電動ドリル（穴あけが必要な場合）、水準器、ノコギリや専用配線ダクトカッターなどの切断工具など、必要な工具をご用意ください。

2.ベースレールの固定

壁またはキャビネットに取り付ける場合は、電動ドリルを使用して印を付けた位置に穴を開けます。拡張アンカーまたはプラスチックアンカーを挿入します。大きすぎる穴による不安定を防ぐために、ドリル穴の直径がアンカーのサイズと一致していることを確認してください。スロット付き PVC フィンガー タイプ配線ダクト ベース レールを取り付けポイントに合わせ、ドライバーを使用してネジを締めて、レールがしっかりとぐらつかないことを確認します。コンジットの事前に開けられた取り付け穴の使用を優先してください。追加の固定ポイントが必要な場合は、自分で穴を開けてください。水準器を使用してベース チャネルの水平位置を確認し、その後のカバー プレートの取り付けやケーブルの傾きでの問題を防ぎます。調整後はズレ防止のためネジを増し締めしてください。

3.ケーブルの構成と挿入

ケーブルを挿入する前に、電源ケーブル、信号ケーブル、データ ケーブルなどの機能に応じてケーブルをグループ化し、必要に応じてラベルを付けます。ケーブルの直径がスロット幅と互換性があることを確認してください。

高性能 50×50 スロット付き PVC フィンガー タイプ配線ダクトのサイド スロットまたは端の開口部にケーブルを静かに挿入し、ケーブルの絶縁を損傷する可能性がある過度の引っ張りを避けてください。

より大きなケーブルの場合、個々のスロット「フィンガー」を事前にカットされたラインに沿って削除するか、切断ツールを使用してトリミングして、より広い開口部を作成できます。

整理と将来のメンテナンスを改善するために、ケーブルを層状に配置します。一般的には、干渉を減らすために電源ケーブルを最下層に配置し、信号ケーブルを上層に配置します。

4. カバープレートの取り付け

カバー プレートをベース チャネルと位置合わせし、カバー プレートの端がベース チャネルのクリップまたはスライド溝に完全にかみ合っていることを確認します。カバー プレートをスライドさせる場合は、一方の端からスライドさせて挿入します。クリップオンタイプの場合は、所定の位置にロックされるまで押します。カバー プレートをしっかりと押して、ベース チャネルにしっかりと固定します。スロット付き PVC フィンガー タイプ配線ダクトの場合は、カバー プレートをロック位置まで回転させます。ほこりの侵入を引き起こす可能性のある局所的な浮き上がりを防ぐために、カバー プレートの水平度を検査します。埃や異物が導管内部に侵入するのを防ぐために、カバー プレートが隙間なくしっかりと固定されていることを確認します。強化されたシールが必要な場合は、カバー プレートの端にシール剤を塗布します (PVC 互換の接着剤を選択してください)。

5.特殊シナリオの取り扱い

垂直面に設置する場合は、滑りを防止するために滑り止め設計のカバー（ゴムパッドやスナップ補強タイプなど）を選択してください。垂直に設置されたスロット付き PVC フィンガー タイプ配線ダクトを定期的に検査し、カバーが重力で緩まないようにしっかりと固定されていることを確認します。狭いスペースでは、導管を適切な長さに切断します (専用の切断ツールを使用して、きれいで面一なエッジを維持します)。切断後、切断面の鋭さを検査します。ケーブルやオペレーターの怪我を防ぐために、必要に応じて研磨紙で研磨してください。周囲温度が電線管の上限温度（50℃や85℃など）に近づく場合は、耐高温モデルを選択するか、追加の放熱対策を講じてください。たとえば、配管の周囲に換気スペースを確保したり、冷却ファンを設置したりします。
